AU13台座(Kato用)
KatoのAU13を屋根に取り付ける時、屋根から少し浮かせてやる必要があります。 そのためのパーツです。

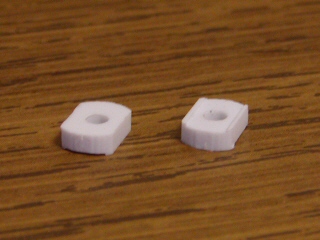

基本的にKatoの屋根にモールドされているものと同じ形状です。 屋根のカーブに合うよう、下部の両端に足がついています。 写真右は裏返したものです。 切削は裏側から行うことになります。

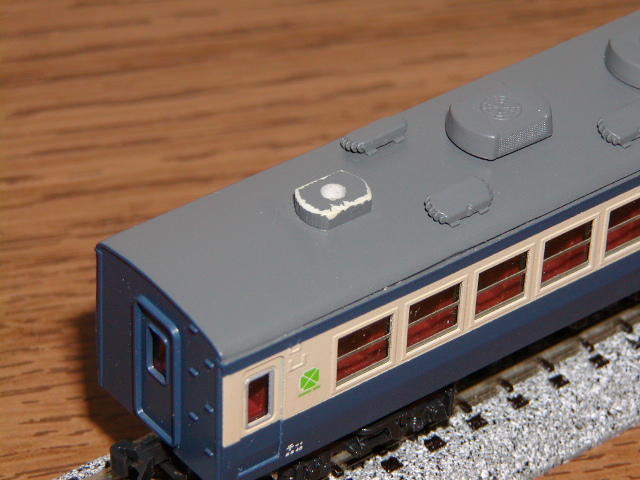

使用例(TAVASA サロ113)
キットにもクーラー台座は付属していますので わざわざ台座を自作することもないのですが、 キット付属の真鍮エッチング製の台座は折り曲げる時にバラバラに なってしまったので自作しました。 屋根が真鍮製のキットにはTAVASAのパーツを使い、 はんだ付けで取り付けるのがいいと思います。
切削データ
サイズ
6.8 × 4.8 × 1.9mm
材料
エバーグリーン 白色プラ板 t2.0
エンドミル
φ1.0
パラメータ
タミヤプラ板
設定深さ
2.2mm
切削時間
荒削り:
7.5分
仕上げ:
26.7分
合計:
34.2分
