種車(大窓)の窓周りをくりぬき、窓枠パーツをはめて整形し再塗装します。 窓ガラスは塗装後に内側からはめるだけでOKです。 窓枠パーツは塗装の色の境目にパーツの端を合わせているので、 多少工作が粗くても接合部は目立ちません。 当初は窓周りの青い部分にパーツの端を合わせていましたが、 それではあまりに細くなりすぎ、 窓枠パーツがふにゃふにゃになってしまうため、 窓下の細い青帯の下端にパーツの端を合わせました。
どのように使っているかわかりますでしょうか。
|

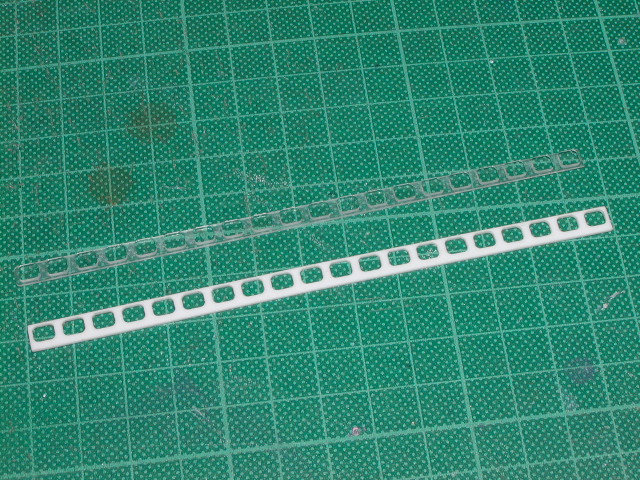

| 白い方が窓枠、透明なものが窓ガラスです。 実物の窓は780*610mm(1/160で4.875*3.8125mm)ですが、 Tomixが昔出していた試作編成に合わせて4.7*3.8mmにしてあります。 また、窓間の柱の幅は通常は260mm(1.625mm)ですが、 １番前の窓と２番目の窓の間だけ215mm(1.3mm)になります。 模型でも通常1.75mm、１番目と２番目の間は1.5mmと変えてあります。 そのため、Tomixの試作編成の窓部と互換性があります。 |
|

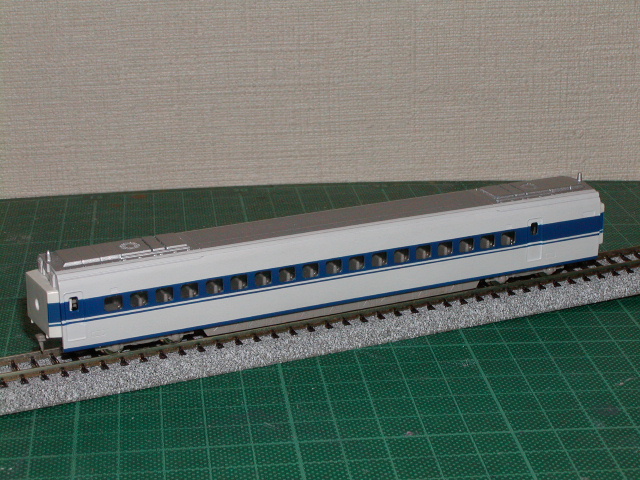

| 使用例
種車(大窓)の窓周りをくりぬき、窓枠パーツをはめて整形し再塗装します。 窓ガラスは塗装後に内側からはめるだけでOKです。 窓枠パーツは塗装の色の境目にパーツの端を合わせているので、 多少工作が粗くても接合部は目立ちません。 当初は窓周りの青い部分にパーツの端を合わせていましたが、 それではあまりに細くなりすぎ、 窓枠パーツがふにゃふにゃになってしまうため、 窓下の細い青帯の下端にパーツの端を合わせました。 |
|

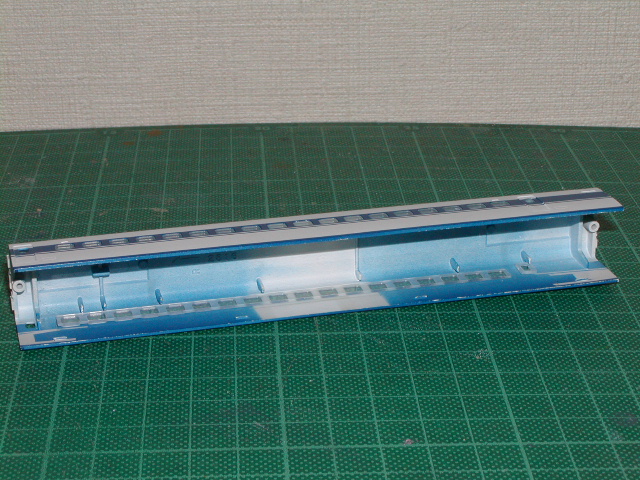

| 使用例(内部の様子)
どのように使っているかわかりますでしょうか。 |
切削データ
| 窓枠 | 窓ガラス | |||||||||||||||||
| サイズ | 129.1 × 6.1 × 1.0mm | 129.0 × 6.3 × 1.7mm | ||||||||||||||||
| 材料 | タミヤ プラ板(t1.0) | タミヤ 透明プラ板(t1.7) | ||||||||||||||||
| エンドミル | φ1.0 | φ1.0 | ||||||||||||||||
| パラメータ | タミヤプラ板 | 透明アクリル | ||||||||||||||||
| 設定深さ | 1.3mm | 1.9mm | ||||||||||||||||
| 切削時間 |
|
| ||||||||||||||||
