エンドミルを回すスピンドルモーターはモデラの中で最も消耗の激しい部品です。
カタログ値では700時間で交換となっていますが、
実際は切削するものによって変わります。
透明プラなど硬いものを多く削ると早く消耗します。
1
|

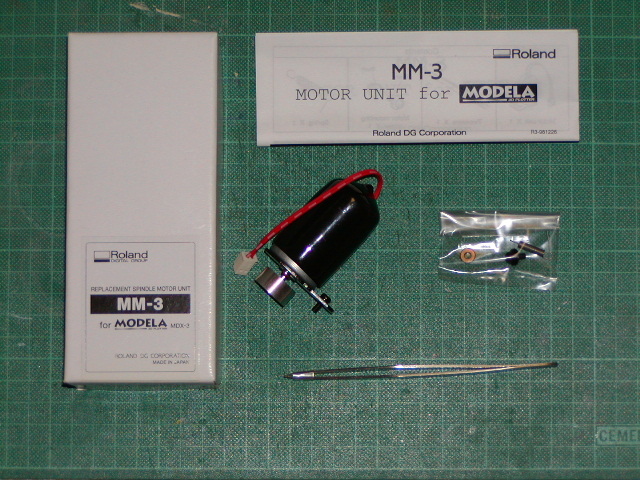

| 交換用スピンドルモーターおよびその付属品
ピンセットが付属しているのは親切です。
スピンドルモーター固定ねじおよびテンション用ばねも付属していますが、
交換時になくさない限り、これまで使っていたものを再利用すればいいと思います。
|
2
|

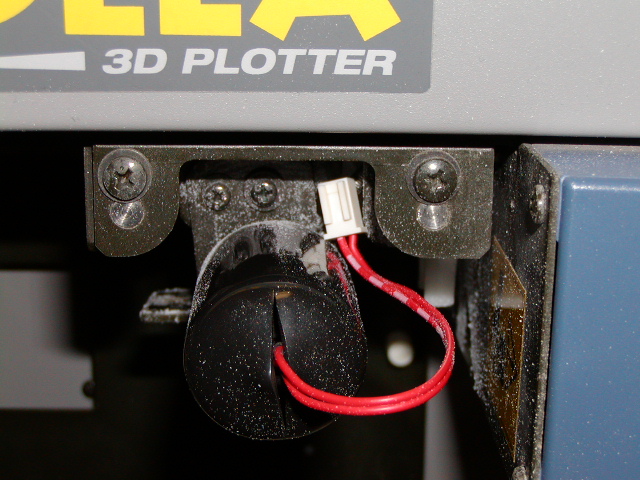

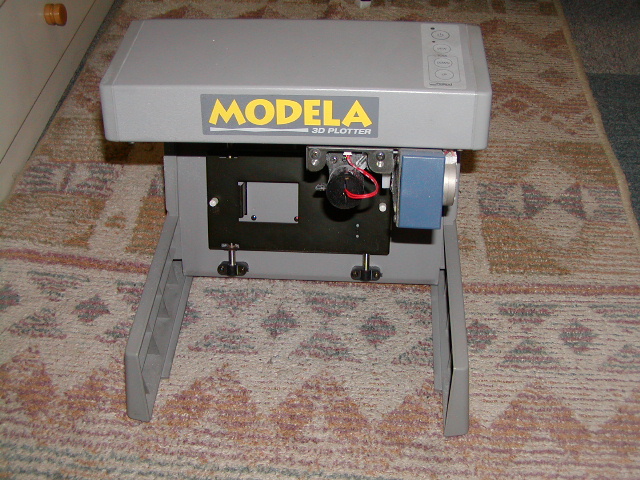

| 電源ケーブル、パラレルケーブル、
ワークプレートおよびスピンドルユニットを外し、
内部を掃除します。
|
3
|

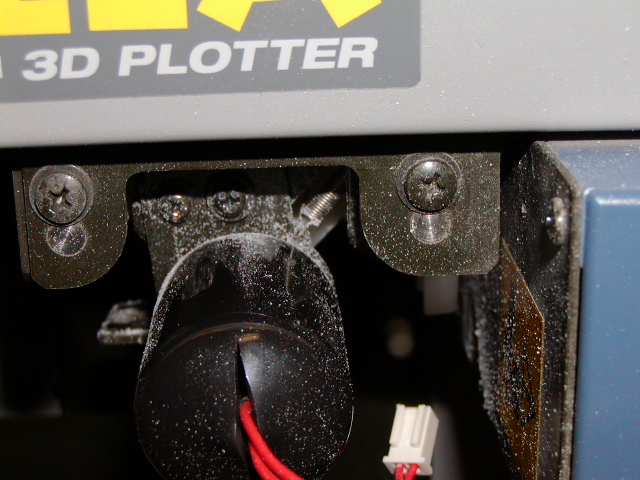

| スピンドルモーターの電源コネクタを外します。
|
4
|
| スピンドルモーターにひっかかっているテンション用ばねをはずします。
本体側はできれば外さないようにしておきます。
|
5
|

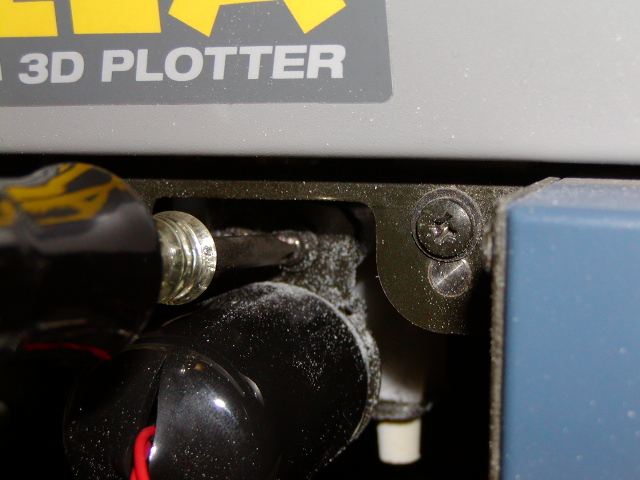

| スピンドルモーターの根元の2つのねじのうち、
右側のねじを外してスピンドルモーターを取り外します。
|
6
|
| 新しいモーターにブッシュを取り付けます。
|
7
|

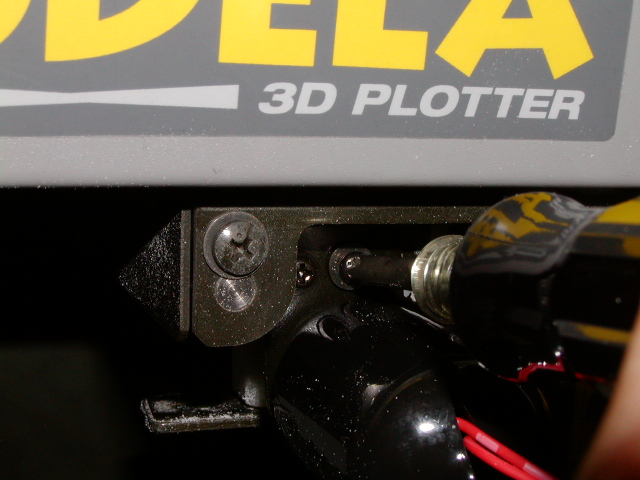

| 新しいモーターを固定ねじを使って固定します。
モーターが軽く左右に動くか確認します。
|
8
|

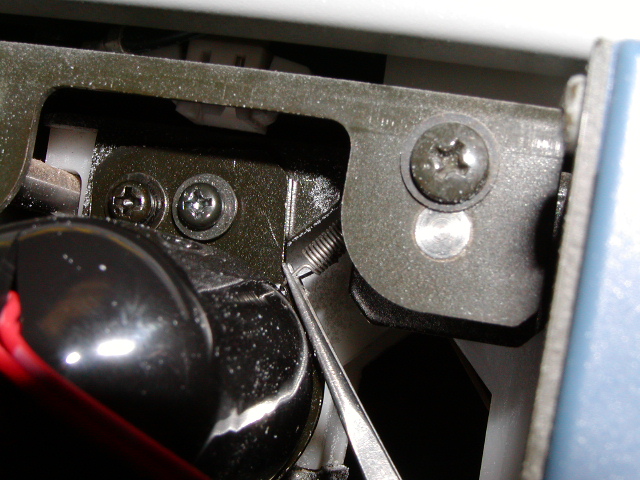

| モーターにバネをひっかけます。
これが一番難しいです。
|
9
|

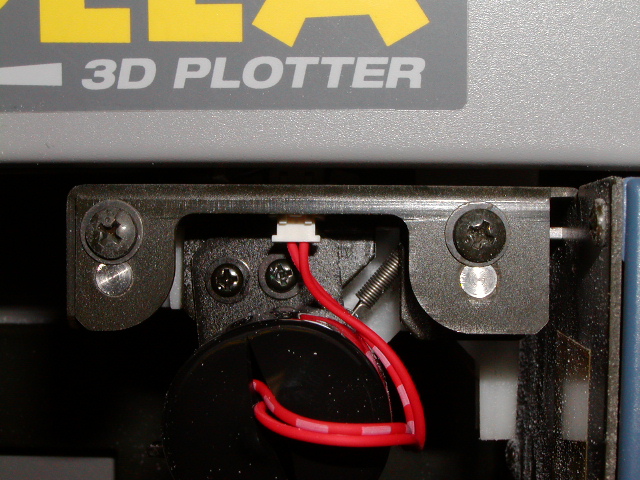

| モーターの電源ケーブルのコネクタを差し込みます。
|
10
|

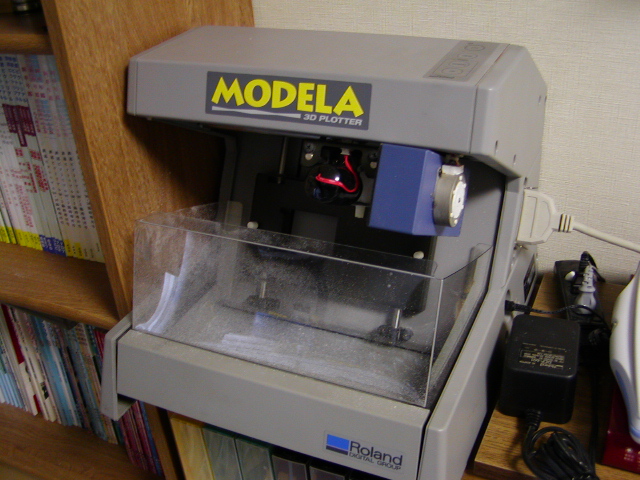

| 最初に外したものを順次元に戻して完了。
|
